3-5 lithium battery protection IC

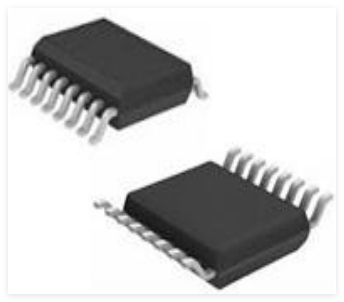

NT3501-FKB

NT3501系列是为2/3/4/5节锂离子/锂聚合物/ 磷酸锂铁电池所设计，包含温度检测功能的保护 IC，对于电压检测、电流检测与检测延迟时间具有高精准度。 NT3501系列具有三段放电过电流与一段充电过电流保护功能。 NT3501系列具有放电过温、充电过温与充电低温等三段温度检测功能。

Hotline：19065013483

feedback

Product details

产品特点

 电压检测电路范围
 过充电检测电压 : ±25mV
 过放电检测电压 : ±80mV
 放电过电流-1 检测电压 : ±15%
 放电过电流-2 检测电压 : ±15%
 负载短路检测电压 : ±15%
 充电过电流检测电压 : ±10mV/±15%
 温度检测 : ±5℃

 高耐受电压
 [敏感词][敏感词]额定电压: 30V
 工作电压范围: 3.5V to 25V
 低消耗电流  工作时: 6.6uA [敏感词]值. (Ta=+25℃)
 过充电、负载短路、充电过电流与温度检测延迟时间由内部电路产生(固定值)
 过放电、放电过电流-1 与放电过电流-2 检测延迟时间由外部电容控制
 0 V 电池充电允许或禁止功能选择
 内建断线检测功能
 无铅无卤素、绿色材质封装

应用
 锂离子可充电电池组  锂聚合物可充电电池组  磷酸锂铁可充电电池组

产品版本

產品名	版本碼	封裝	過充電檢測電壓 VDET1 (V)	過充電解除電壓 VREL1 (V)	過放電檢測電壓 VDET2 (V)	過放電解除電壓 VREL2 (V)	放電過電流-1檢測電壓 VDET31 (V)	放電過電流-2檢測電壓 VDET32 (V)	負載短路檢測電壓 VSHORT (V)	充電過電流檢測電壓 VDET4 (V)
NT3501	CQA	P1	4.175	4.075	2.800	3.000	0.100	0.200	0.600	-0.050
NT3501	DKA	P1	4.200	4.100	2.500	3.000	0.100	0.200	0.400	-0.050
NT3501	DQB	P1	4.200	4.100	2.800	3.000	0.100	0.200	0.400	-0.050
NT3501	FKB	P1	4.250	4.150	2.500	3.000	0.100	0.200	0.400	-0.050
NT3501	FQA	P1	4.250	4.150	2.800	3.000	0.100	0.400	0.600	-0.100
